ER図

Entity Relationship Diagram

Mermaidでの書き方

ChatGPTに作成してもらったもの

erDiagram
    USER {
        int id PK "一意の識別子"
        string name "ユーザーの名前"
        string email "ユーザーのメール"
    }
    ORDER {
        int id PK "一意の識別子"
        string order_date "注文日"
        int user_id FK "USER(id)を参照"
    }
    PRODUCT {
        int id PK "一意の識別子"
        string name "製品名"
        float price "製品価格"
    }
    ORDER_DETAIL {
        int id PK "一意の識別子"
        int order_id FK "ORDER(id)を参照"
        int product_id FK "PRODUCT(id)を参照"
        int quantity "注文された数量"
    }

    USER ||--o{ ORDER : places
    ORDER ||--o{ ORDER_DETAIL : contains
    PRODUCT ||--o{ ORDER_DETAIL : included_in

erDiagram
    USER {
        int id PK "一意の識別子"
        string name "ユーザーの名前"
        string email "ユーザーのメール"
    }
    ORDER {
        int id PK "一意の識別子"
        string order_date "注文日"
        int user_id FK "USER(id)を参照"
    }
    PRODUCT {
        int id PK "一意の識別子"
        string name "製品名"
        float price "製品価格"
    }
    ORDER_DETAIL {
        int id PK "一意の識別子"
        int order_id FK "ORDER(id)を参照"
        int product_id FK "PRODUCT(id)を参照"
        int quantity "注文された数量"
    }

    USER ||--o{ ORDER : places
    ORDER ||--o{ ORDER_DETAIL : contains
    PRODUCT ||--o{ ORDER_DETAIL : included_in

以下は、Marmaid図でER図を作成する際に使用できる、各種属性を表にしたものです。これらの属性を使ってER図を表現できます。

属性名	説明
PK	プライマリキー (Primary Key)
FK	外部キー (Foreign Key)
UQ	ユニークキー (Unique Key)
NN	NULL不可 (Not Null)
AI	オートインクリメント (Auto Increment)
default	デフォルト値 (Default Value)
CHECK	条件制約 (Check Constraint)
INDEX	インデックス

これらの属性を使用して、Marmaid図でER図を作成すると、視覚的にデータベース構造を表現できます。

Data Modeler(ER図作成)

サンプルスキーマのHRスキーマを出力する例

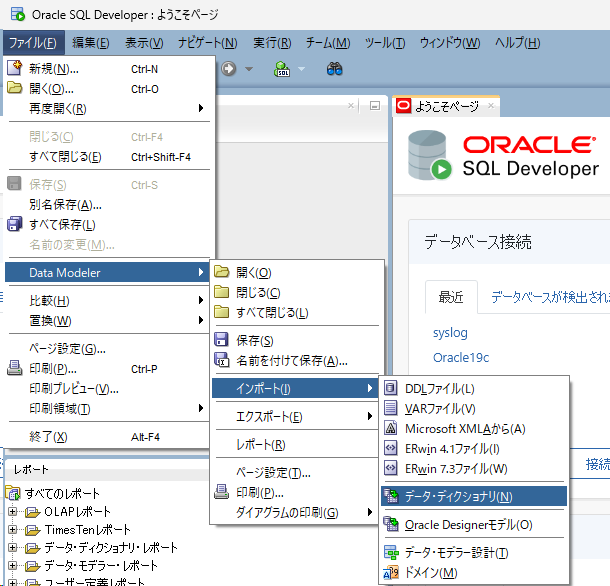

ファイル > Data Modeler > インポート > データディクショナリ をクリック

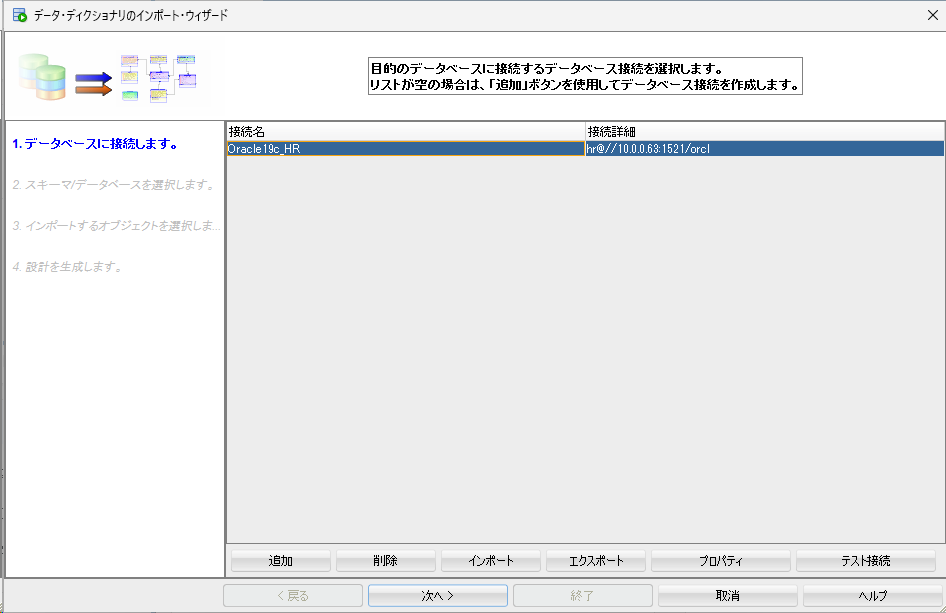

接続先を選択し、次へをクリック

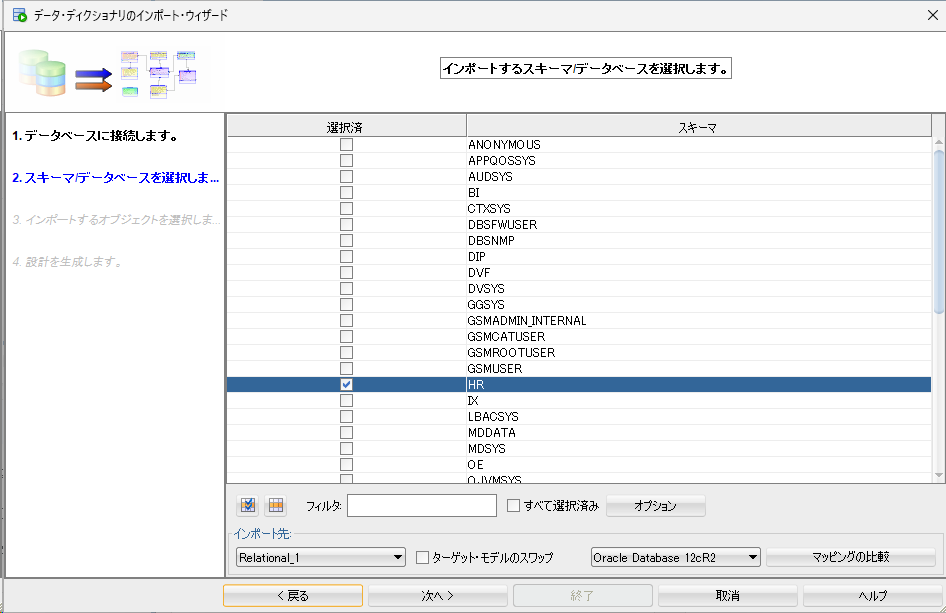

HRスキーマを選択し、次へをクリック

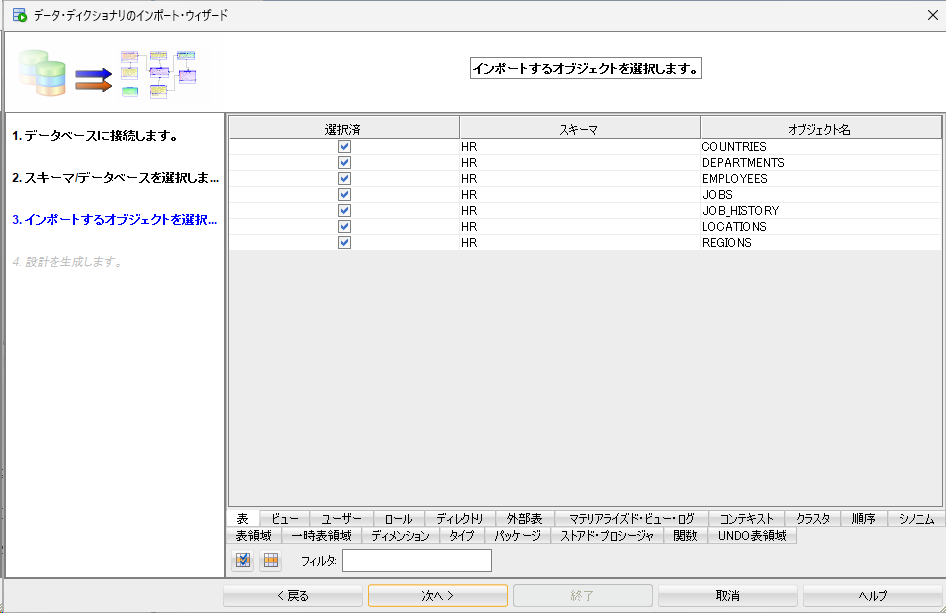

全て選択し、次へをクリック

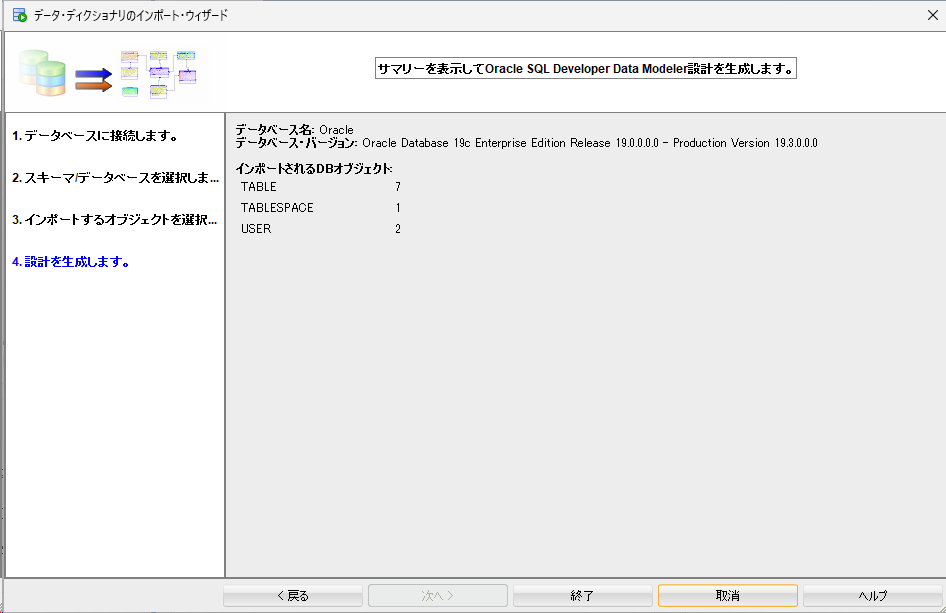

終了をクリック

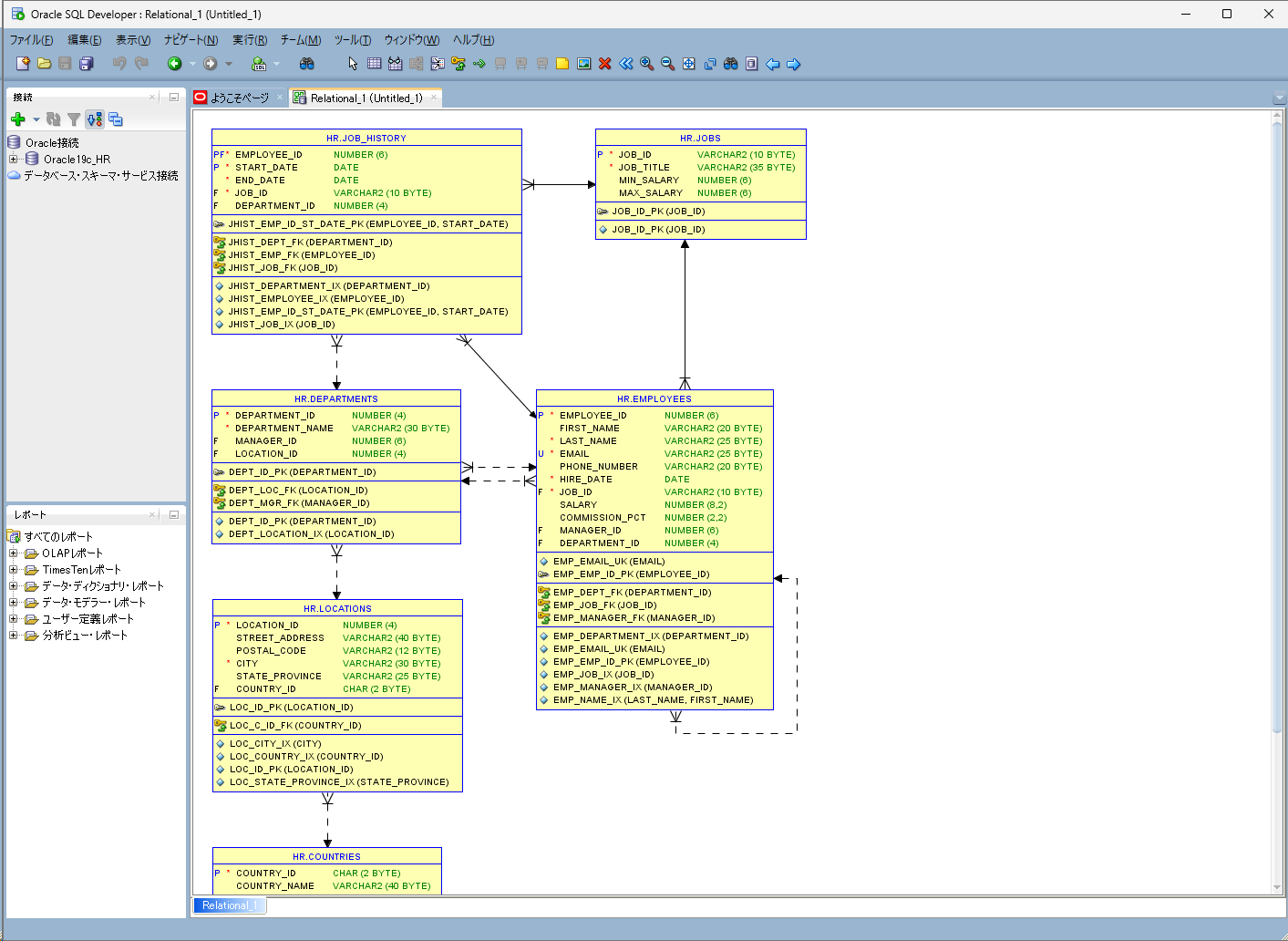

以下のように作成される
