プライベート認証局

openSSLで、プライベート認証局作製 + サーバ証明書作製をする手順。
Chromeでのエラーを回避するため、SAN(subjectAltName)を含める。

Red Hat Enterprise Linux 8.1
OpenSSL 1.1.1c FIPS 28 May 2019

概要

sequenceDiagram
  participant クライアント
  participant サーバー
  participant CA(認証局)

  opt 署名の仕組み
    CA(認証局)->>CA(認証局): 鍵作成(rootCA.key)
    CA(認証局)->>CA(認証局): 鍵を使ってルート証明書作製(rootCA.pem)
    サーバー->>サーバー: 鍵作成(server.key)
    サーバー->>サーバー: 鍵を使ってCSR(証明書署名要求)作成(server.csr)
    サーバー->>CA(認証局): CSR(証明書署名要求)をCAに送信
    CA(認証局)->>CA(認証局): CAがCSRを検証＆署名
    CA(認証局)->>サーバー: サーバ証明書(server.crt)
  end

  opt 認証の仕組み
    CA(認証局)-->>クライアント: クライアントの「信頼されたルート証明機関」に認証局の証明書が登録されている
    クライアント->>サーバー: Step1: セキュアな接続を要求
    サーバー->>クライアント: Step2: サーバ証明書を送信
    クライアント->>クライアント: Step3: サーバーの証明書の検証
    クライアント-->>サーバー: Step4: サーバーを信頼
  end

CA(認証局)の準備

1. ルートキーを生成

   openssl genrsa -out rootCA.key 2048


   • genrsa: RSAキー生成コマンド。
   • -out rootCA.key: プライベートキーの出力ファイルを指定。
   • 2048: キーのビット数。

2. ルート証明書を作成し、自己署名する

   openssl req -x509 -new -nodes -key rootCA.key -sha256 -days 1024 -out rootCA.pem


   • req: 証明書要求および証明書生成ユーティリティ。
   • -x509: 自己署名証明書を生成。
   • -new: 新しい要求を生成。
   • -nodes: No DES; 出力プライベートキーは暗号化されません。
   • -key rootCA.key: このプライベートキーを使用。
   • -sha256: ハッシュアルゴリズム。
   • -days 1024: 証明書が有効な日数。
   • -out rootCA.pem: 証明書の出力ファイル。

   実行例:

   [user@redhat8 ~]$ openssl req -x509 -new -nodes -key rootCA.key -sha256 -days 1024 -out rootCA.pem
   You are about to be asked to enter information that will be incorporated
   into your certificate request.
   What you are about to enter is what is called a Distinguished Name or a DN.
   There are quite a few fields but you can leave some blank
   For some fields there will be a default value,
   If you enter '.', the field will be left blank.
   -----
   Country Name (2 letter code) [XX]:JP ★入力
   State or Province Name (full name) []:Tokyo ★入力
   Locality Name (eg, city) [Default City]:
   Organization Name (eg, company) [Default Company Ltd]:
   Organizational Unit Name (eg, section) []:
   Common Name (eg, your name or your server's hostname) []:private-ca ★入力
   Email Address []:


CSR(証明書署名要求)作製

SAN(subjectAltName)は、CSRには含めないのが普通みたい(補足参照)

1. サーバー鍵を生成

   openssl genrsa -out server.key 2048


   • 引数はルートキー生成と同じです。

2. サーバー鍵を使用してサーバーのCSRを生成

   openssl req -new -key server.key -out server.csr


   • 引数-new, -key, および-outは上記と同様に機能します。サーバー鍵に基づいて新しいCSRを生成します。

   実行例:

   [user@redhat8 ~]$ openssl req -new -key server.key -out server.csr
   You are about to be asked to enter information that will be incorporated
   into your certificate request.
   What you are about to enter is what is called a Distinguished Name or a DN.
   There are quite a few fields but you can leave some blank
   For some fields there will be a default value,
   If you enter '.', the field will be left blank.
   -----
   Country Name (2 letter code) [XX]:JP ★入力
   State or Province Name (full name) []:Tokyo ★入力
   Locality Name (eg, city) [Default City]:
   Organization Name (eg, company) [Default Company Ltd]:
   Organizational Unit Name (eg, section) []:
   Common Name (eg, your name or your server's hostname) []:*.mydomain.com ★入力
   Email Address []:

   Please enter the following 'extra' attributes
   to be sent with your certificate request
   A challenge password []:
   An optional company name []:


CA(認証局)の署名

1. SAN設定ファイルを作成

   cat << '____EOF____' > san.cnf
   [ req ]
   distinguished_name = req_distinguished_name
   req_extensions = v3_req

   [ req_distinguished_name ]

   [ v3_req ]
   subjectAltName = @alt_names

   [ alt_names ]
   DNS.1 = *.mydomain.com
   ____EOF____


   • このファイルには、SANに関する設定が含まれています。

2. サーバ証明書に署名

   openssl x509 -req -in server.csr -CA rootCA.pem -CAkey rootCA.key -CAcreateserial -out server.crt -days 500 -sha256 -extfile san.cnf -extensions v3_req


   • x509: X.509証明書データの管理。
   • -req: 証明書要求を読む。
   • -in server.csr: 入力CSRファイル。
   • -CA rootCA.pem: CA証明書を指定。
   • -CAkey rootCA.key: CAキーを指定。

   確認 (特にX509v3 Subject Alternative Name: に指定したSANが含まれている事。)

   openssl x509 -in server.crt -text -noout


変換 (Windows向け)

ルート証明書を.cer形式に

.pemのままだと、Windowsにインポートする際ダブルクリックで開けないので変換。
(証明書ストアでの登録は可能みたい)

openssl x509 -inform PEM -outform DER -in rootCA.pem -out rootCA.cer

• -inform PEM: 入力形式としてPEMを指定。
• -outform DER: 出力形式としてDERを指定。
• -in rootCA.pem: 入力証明書ファイルを指定。
• -out rootCA.cer: 出力証明書ファイルを指定。

サーバ証明書・秘密鍵を.pfxに

サーバ証明書（server.crt）とサーバの秘密鍵（server.key）を結合し、Windows Server上のIISで簡単にインストールできる形式(.pfx)に変更する。

openssl pkcs12 -export -out server.pfx -inkey server.key -in server.crt

• -export: 出力がPKCS#12ファイルになる。
• -out server.pfx: 出力する.pfxファイルの名前を指定。
• -inkey server.key: サーバ証明書のための秘密鍵ファイルを指定。
• -in server.crt: サーバ証明書ファイルを指定。

コマンドを実行すると、パスワードを入力するように求められる。このパスワードは、.pfx ファイルをWindowsの証明書ストアにインポートする際に必要。

サーバへの登録

WindowsServer

以下をサーバに配置しておく。

• サーバ証明書(server.pfx)
• ルートCA証明書(rootCA.cer)

MMCから証明書(ローカルコンピュータ)を開いて...

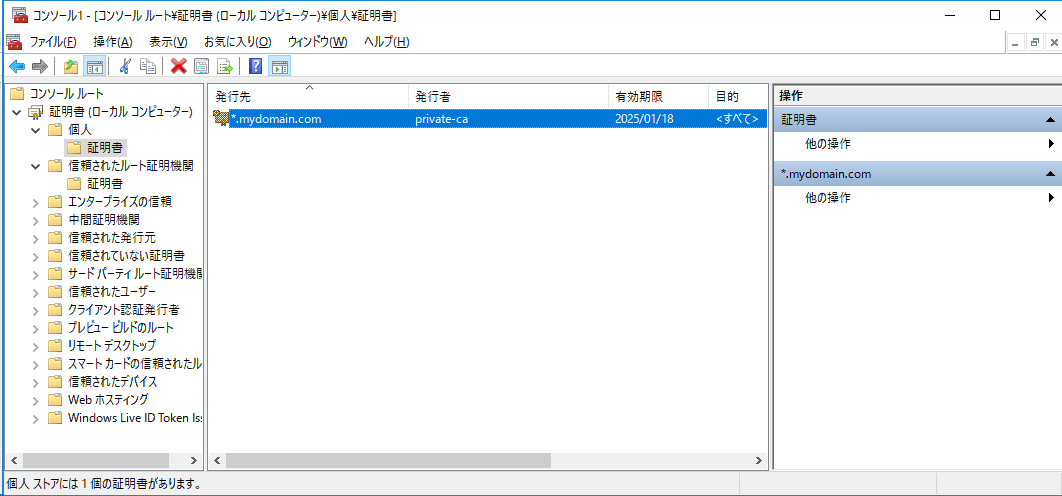

サーバ証明書(server.pfx)は個人にインポート

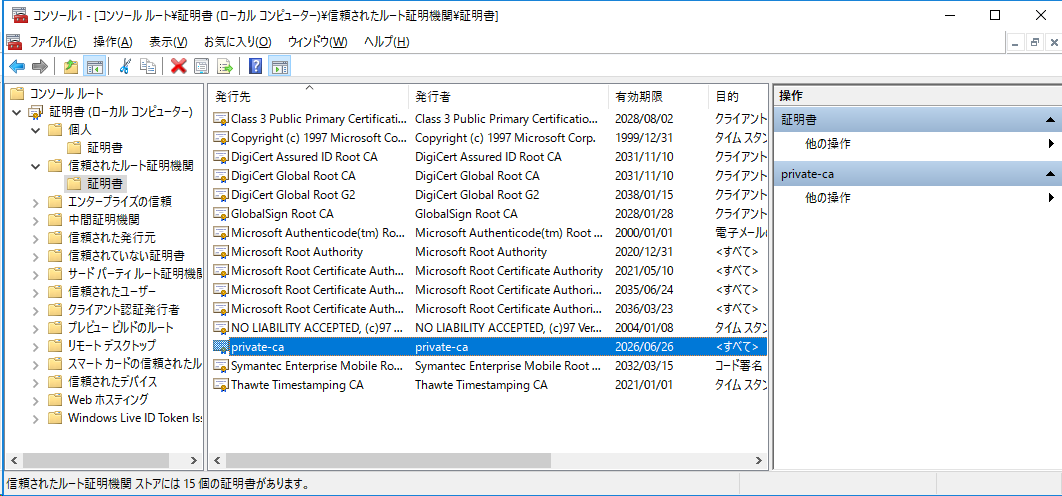

ルートCA証明書(rootCA.cer)は信頼されたルート証明機関にインポート

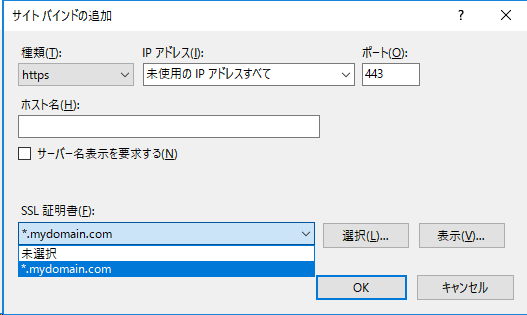

インターネットインフォメーションサービス(IIS)マネージャーで、 任意のサイトにバインド設定

クライアントへの登録

ルートCA証明書(rootCA.cer) を配置しておく。
クライアントだから、まぁダブルクリック起動でもいいでしょう。

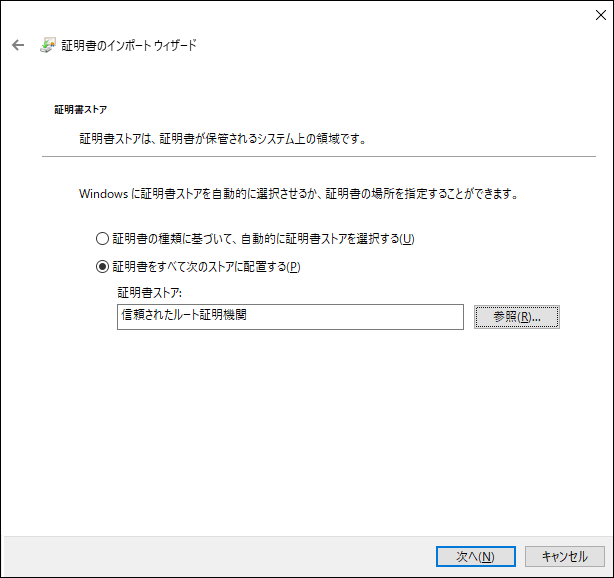

信頼されたルート証明機関を選択

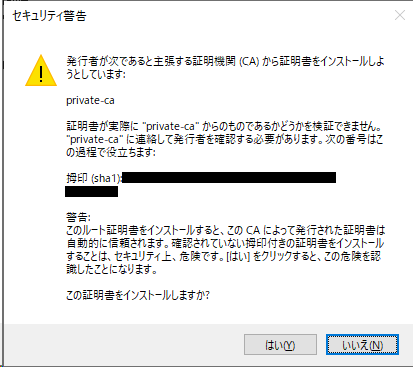

セキュリティ警告が出るが「はい」を選択

当然だが、webサーバの名前解決ができる必要がある。
今回は、www.mydomain.com を hostsに登録した。

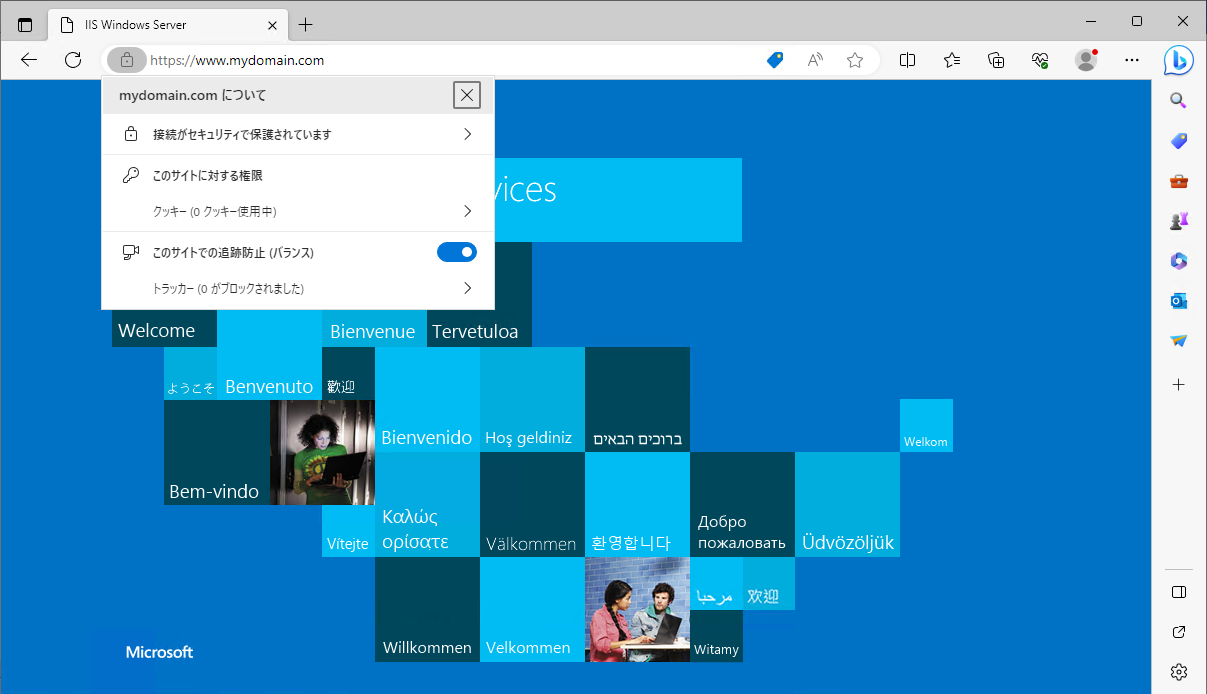

接続確認

補足: CSRにSANを含めるか?

各社サイトの、opensslでのCSR作成手順を覗いてみたが、SANを含むような手順にはなっていない。
このことから、普通は認証局側での署名時にSANの値を指定するように見受けられた。
